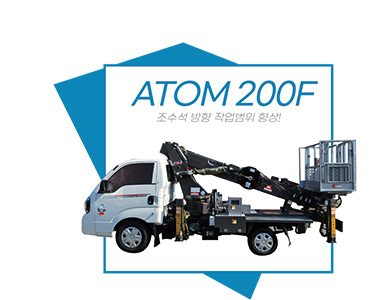

ATOM 200F 기아 봉고3 1톤
WE ARE ONE! 믿음을 만족으로, 지톤그룹은 고객과 하나입니다.

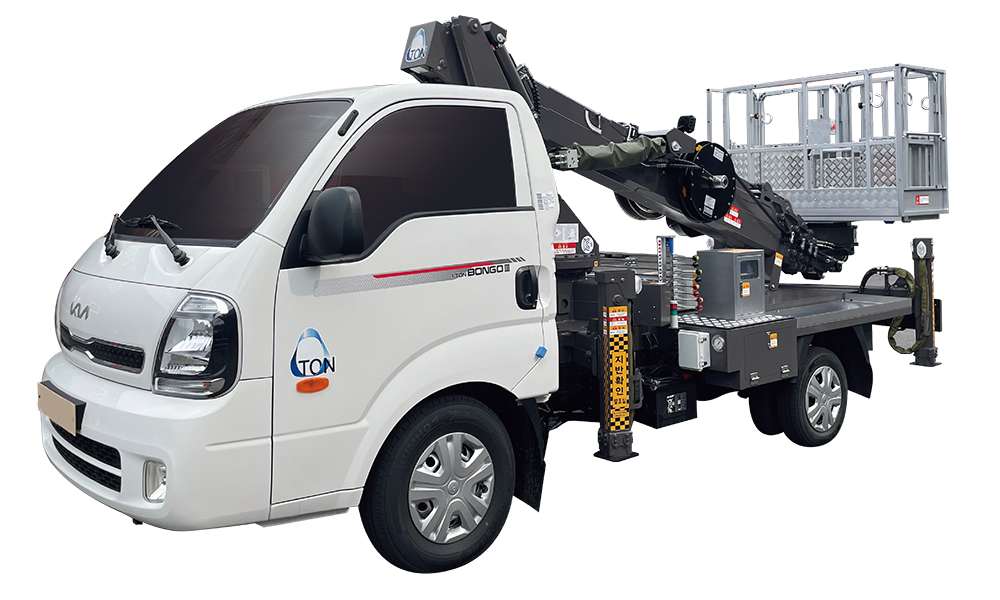

제품 사진
![](/skin/img/sub/prod16-mini1.png)
장비 설명
최대 작업반경 13.5M, 현장작업에 최적화된 작동성 구현!!
차량 주행의 안정성과 현장작업에 최적화된 작동성 구현!
도심지역 및 공사현장에서 요구 되는 어떠한 작업도 거뜬히 처리 할 수 있도록 설계 및 제작되었습니다.
- 전후방 X자형 아웃트리거를 적용하여 최대 작업반경 실현
- 정격하중 300KG 인증, 후방 최대 작업 시 붐 처짐 현상 최소화
- 측방 최대 작업 시 아웃트리거 비틀림 및 꺾임 현상 없음 (모든 제원은 아웃트리거 최대 인출 조건)
- 조수석 방향 기존 200N 장비 대비 작업반경 향상!!!
- 4채널 블랙박스 제공!
주요특징 ※ 하기 제원은 성능 개선을 위해 예고없이 변경될 수 있습니다.
![](/skin/img/sub/prod16-trait1-240510.jpg)

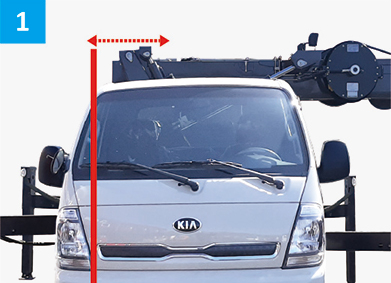

소선회형 설계
![](/skin/img/sub/prod16-trait3-240510.jpg)

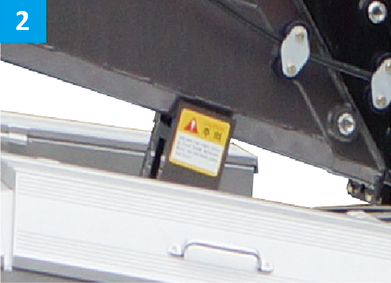

붐 자동 격납 시스템(자동 원점 복귀 시스템)
![](/skin/img/sub/prod16-trait4-240510.jpg)

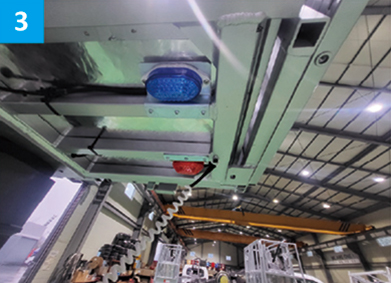

탑승함 수평등
![](/skin/img/sub/prod16-trait5-240510.jpg)

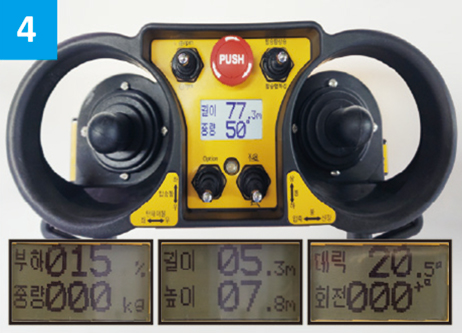

4K LCD리모컨 적용으로 제원 확인하면서 작업가능
![](/skin/img/sub/prod16-trait6-240510.jpg)

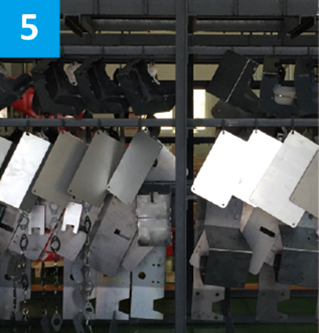

전착도장 적용
![](/skin/img/sub/prod16-trait7-240510.jpg)

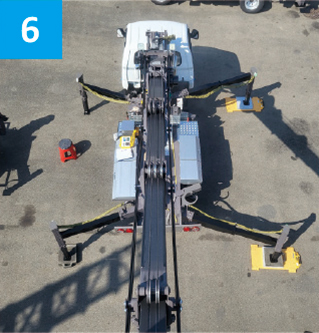

조수석 방향 작업범위 향상
![](/skin/img/sub/prod16-trait8-240510.jpg)

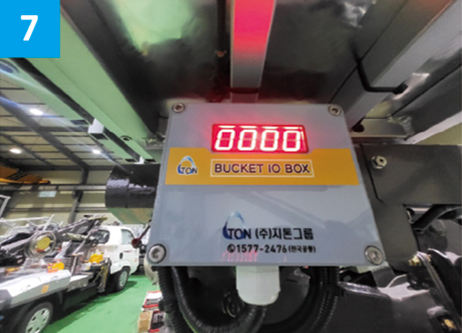

F & D

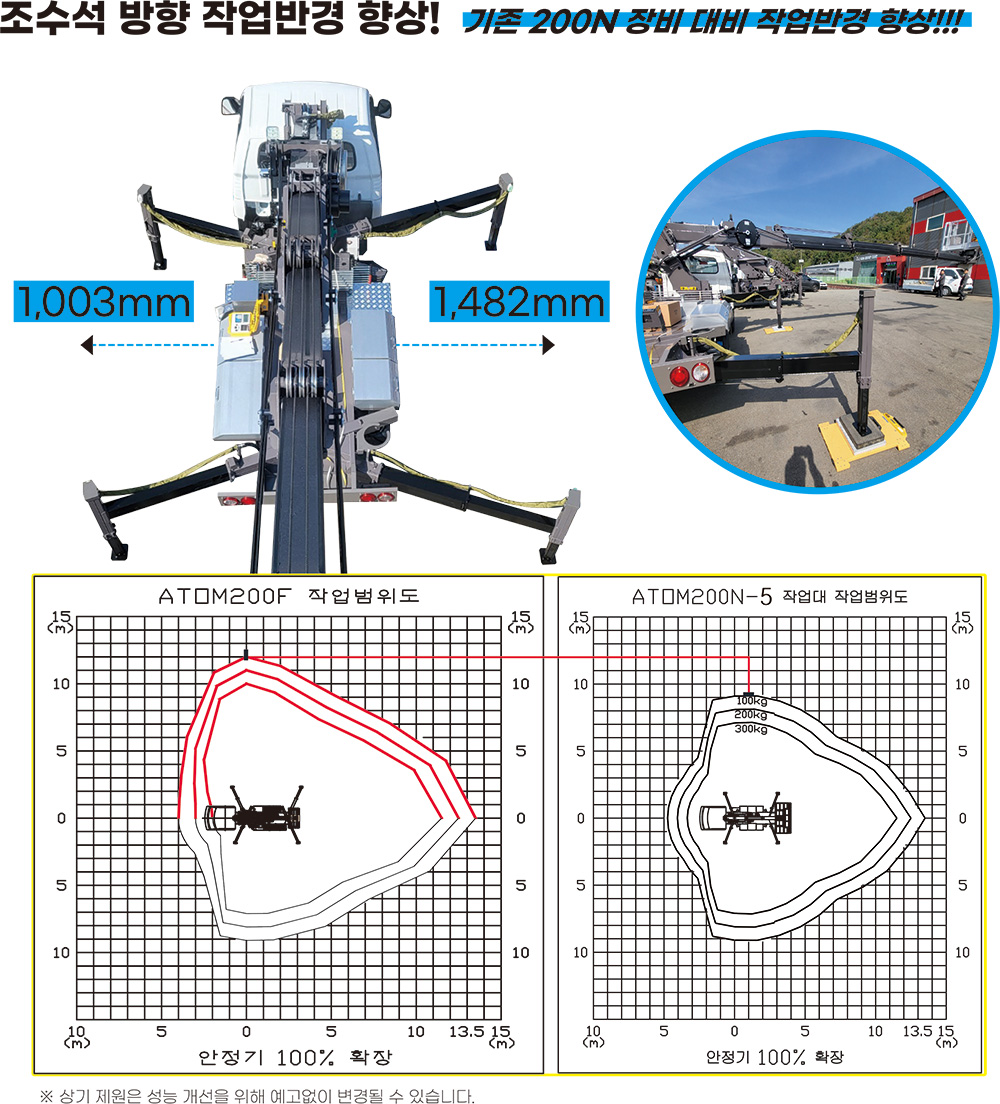

![](/skin/img/sub/prod16-trait9.jpg)
제원표 ※ 상기 제원은 성능 개선을 위해 예고없이 변경될 수 있습니다.
항 목 | 제 원 | ||
---|---|---|---|
모 델 명 | ATOM 200F | ||
적용차량 | 기아 봉고3 1톤 | ||
본체크기(L x W x H) | 5,540 X 1,800 X 2,320 (mm) | ||
최대작업높이 | 18 m | ||
최대작업반경 | 13.5m(100kg), 12.5m(200kg), 11.5m(300kg) | ||
붐 | 형 식 | 5단 6각 고장력 강판 붐 | |
인출방식 | 1단 유압실린더식 3단 와이어 연동방식 | ||
붐선회 | 구동방식 | 유압모터 구동, 웜-평치차 감속식 | |
회전각도 | 360° 유한회전 | ||
버켓 | 재질 | 알루미늄 | |
크기(LxWxH) | 692 X 1,568 X 1,105 (외측기준) (확장시 903 X 2,460 X 1,105) | ||
회전각도 | 360° | ||
회전방식 | 전동모터 구동, 웜-평치차 감속식 | ||
수평유지방식 | 유압실린더 구동 자동 수평 방식 | ||
정격하중 | 300kg | ||
아우트리거 | 운전석 | 형 식 | 유압실린더 구동, X_형식 |
확장폭 | 1,899 (mm) | ||
조수석 | 형 식 | 유압실린더 구동, X_형식 | |
확장폭 | 2,378 (mm) | ||
작동류종류 | ISO VG 46 | ||
안 전 장 치 |
릴리프 밸브, 카운터밸런스 밸브, 비례제어 밸브, 버켓 안전각도조절 밸브, 파일럿 체크 밸브, 차량 전복 방지장치 |
||
기 본 사 양 |
유-무선리모컨, 작업등, 유압비상펌프, 전방-후방 아웃트리거, PTO, 원격시동/정지, RPM 원격 가속장치, 붐 원점복귀, 인버터 |

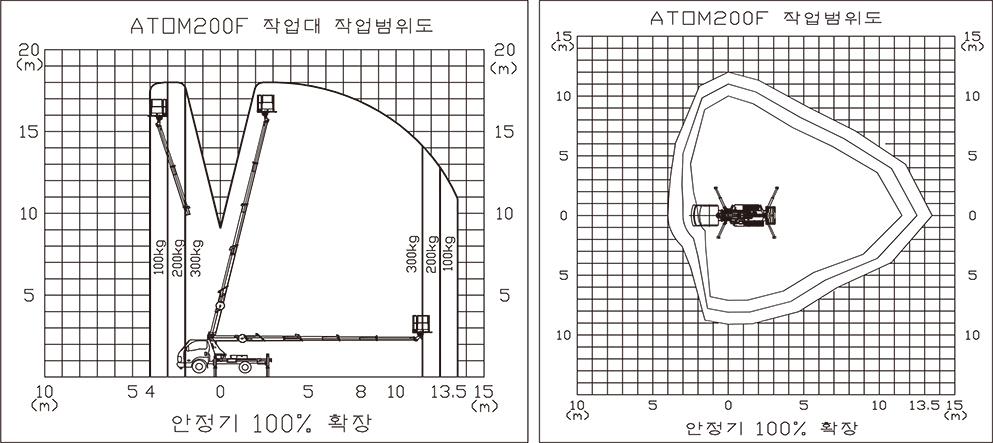

작업반경도 ※ 상기 제원은 성능 개선을 위해 예고없이 변경될 수 있습니다.
![](/skin/img/sub/prod16-range1.jpg)

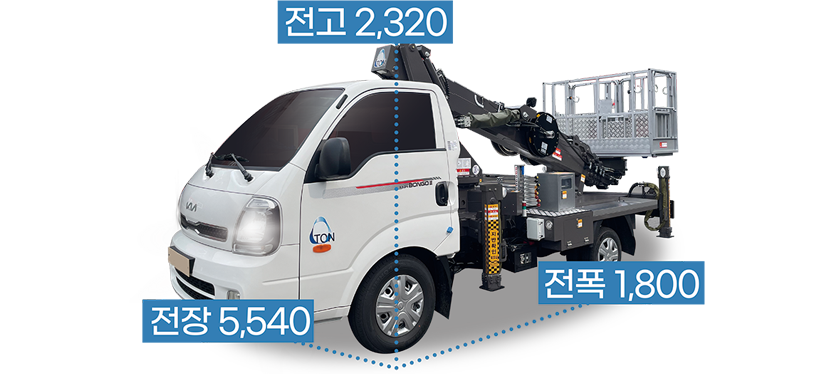

제품사양
![](/skin/img/sub/prod16-spec1.png)
