ATOM 320M현대 3.5톤 중축 30미터급
WE ARE ONE! 믿음을 만족으로, 지톤그룹은 고객과 하나입니다.

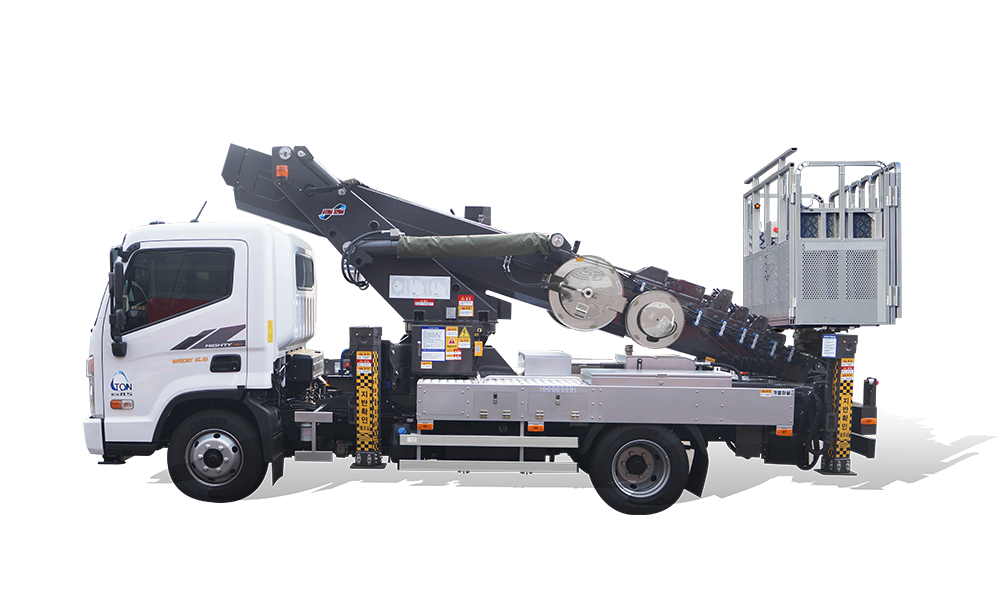

제품 사진
장비 설명
도시에 최적화 된 장비로 고객의 NEEDS를 적극 반영한 최고의 장비입니다.
도심지역에서 요구 되는 어떠한 작업도 거뜬히 처리 할 수 있도록 설계 및 제작되었습니다.
인버터 및 확장형 알루미늄 탑승함 등을 적용하여 보다 편리하게
작업하실 수 있습니다.
- 3.5톤 단축과 장축의 한계를 극복한 최상의 작업성과 최고의 작업높이 구현
- 3.5톤 단축 대비 늘어난 실제 작업 높이(기존 자사 제품 대비 2미터 증가)
- 3.5톤 장축 대비 짧아진 축간거리(3,400mm)로 기동성 증가
- 선진국 수출 노하우가 집약된 설계 기술로 최대 30미터의 작업 가능
- 전후방 X자형 아우트리거를 적용하여 최대 작업반경 실현
- 정격하중 400KG 인증, 후방 21미터 인출에도 붐 처짐 현상 최소화
- 측방 최대 작업 시 아우트리거 비틀림 및 꺾임 현상 없음
(모든 제원은 아우트리거 최대 인출 조건)
주요특징 ※ 하기 제원은 성능 개선을 위해 예고없이 변경될 수 있습니다.

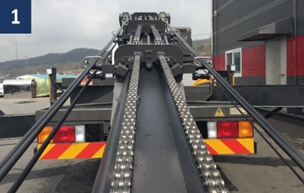

1
붐 인입/인출 풀체인 방식
2
디지털 컨트롤 박스
3
작동유 자동 히팅 시스템

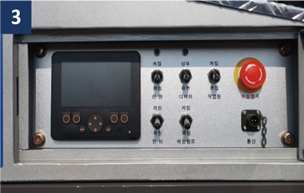

4

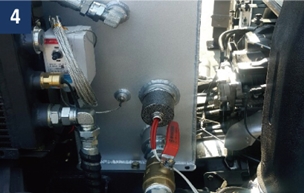

현대 3.5톤 고하중 광폭 샤시

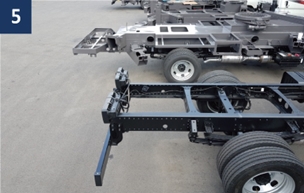

5
전착도장 적용

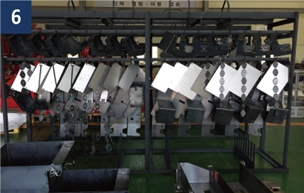

6
탑승함 하중 인디게이터

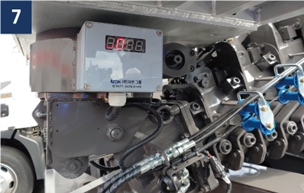

7

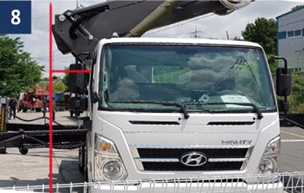

소선회형 설계
8
탑승함 수평 표시 센서등
9

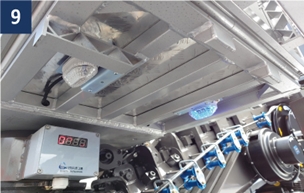

아우트리거 길이센서
10

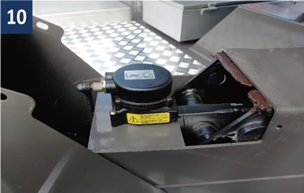

전전방 A형 아우트리거

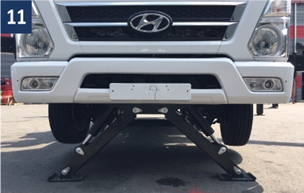

11
아우트리거 사이드 조절
제원표 ※ 상기 제원은 성능 개선을 위해 예고없이 변경될 수 있습니다.
| 항 목 | 단위 | 지톤 고소작업차 | ||
|---|---|---|---|---|
| 모 델 명 | - | ATOM 320M-1 | ||
| 적용차량 | ton | 현대 올뉴마이티 3.5톤 중축(골드사양) | ||

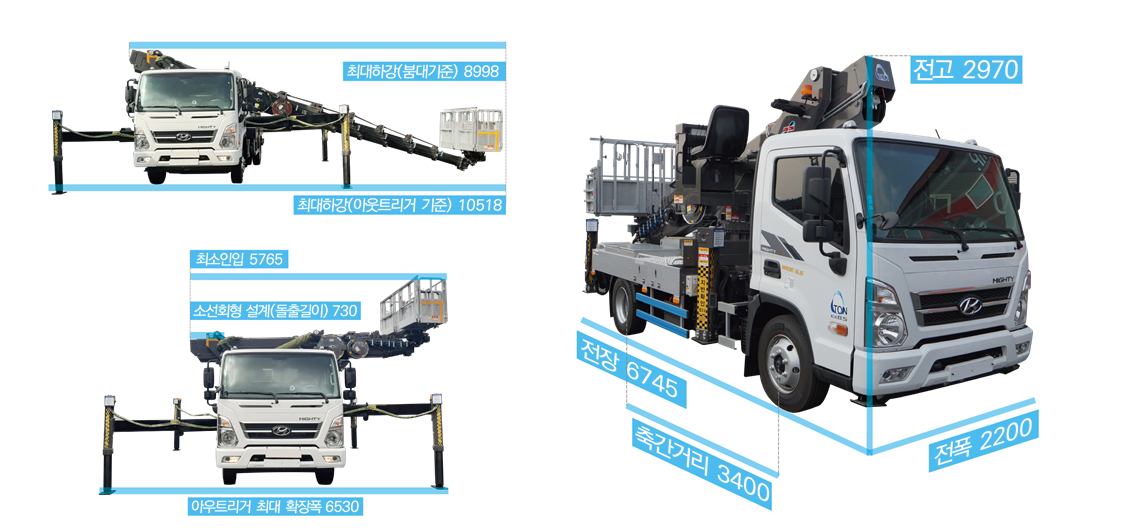

| 본체크기(L x W x H) | mm | 6,745 x 2,200 x 2,970 | ||
| 최대작업높이 | m | 30 | ||
| 최대작업반경 | m | 23 | ||
| 붐 | 형 식 | - | 7단 6각 고장력 강판 붐 | |
| 인출방식 | - | 1유압실린더 + 6단 체인 연동방식 | ||
| 붐선회 | 구동방식 | - | 유압모터 구동, 웜-평치차 감속식 | |
| 회전각도 | ° | 360° 유한회전 | ||
| 버 켓 | 재 질 | - | 알루미늄 | |
| 크기(LxWxH) | mm | 간판용 690 x 1,760 x 1,175 (외측기준) | ||
| mm | 스카이용 760 x 1,950 x 1,175 (외측기준) | |||
| 회전각도 | ° | 360 | ||
| 회전방식 | - | 유압모터 구동, 웜기어 감속식 | ||
| 수평유지방식 | - | 유압실린더 구동 자동 수평 방식 | ||
| 적재하중 | kg | 최대 400kg (작업자 2인+공구) | ||
| 아우트리거 | 메인 | 형 식 | - | 수평 수직 유압식 인출, X자형 |
| 확장폭 | mm | 6,530 | ||
| 후방 | 형 식 | - | 수평 수직 유압식 인출, X자형 | |
| 확장폭 | mm | 6,530 | ||
| 작동류종류 | - | ISO VG #46 | ||
| 안 전 장 치 | - | 릴리프 밸브, 카운터밸런스 밸브, 비례제어 밸브, 버켓 안전각도조절 밸브, 파일럿 체크 밸브, 차량 전복 방지장치 |
||
| 기 본 사 양 | - | 유-무선리모컨, 작업등, 유압비상펌프, 메인-후방 아우트리거, PTO, 원격시동/정지, RPM 원격 가속장치, 붐 원점복귀, 인버터 |
||

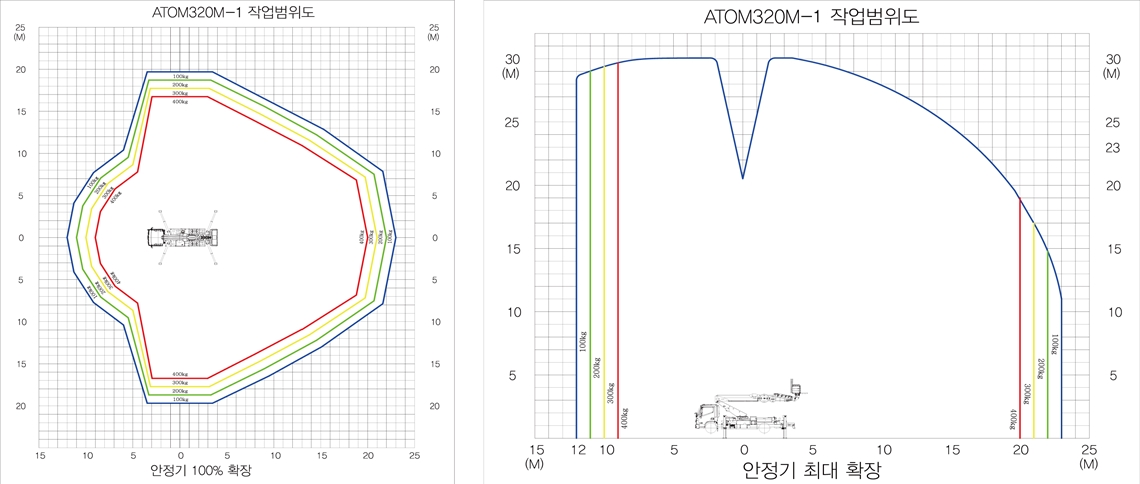

작업반경도 ※ 상기 제원은 성능 개선을 위해 예고없이 변경될 수 있습니다.
제품사양
